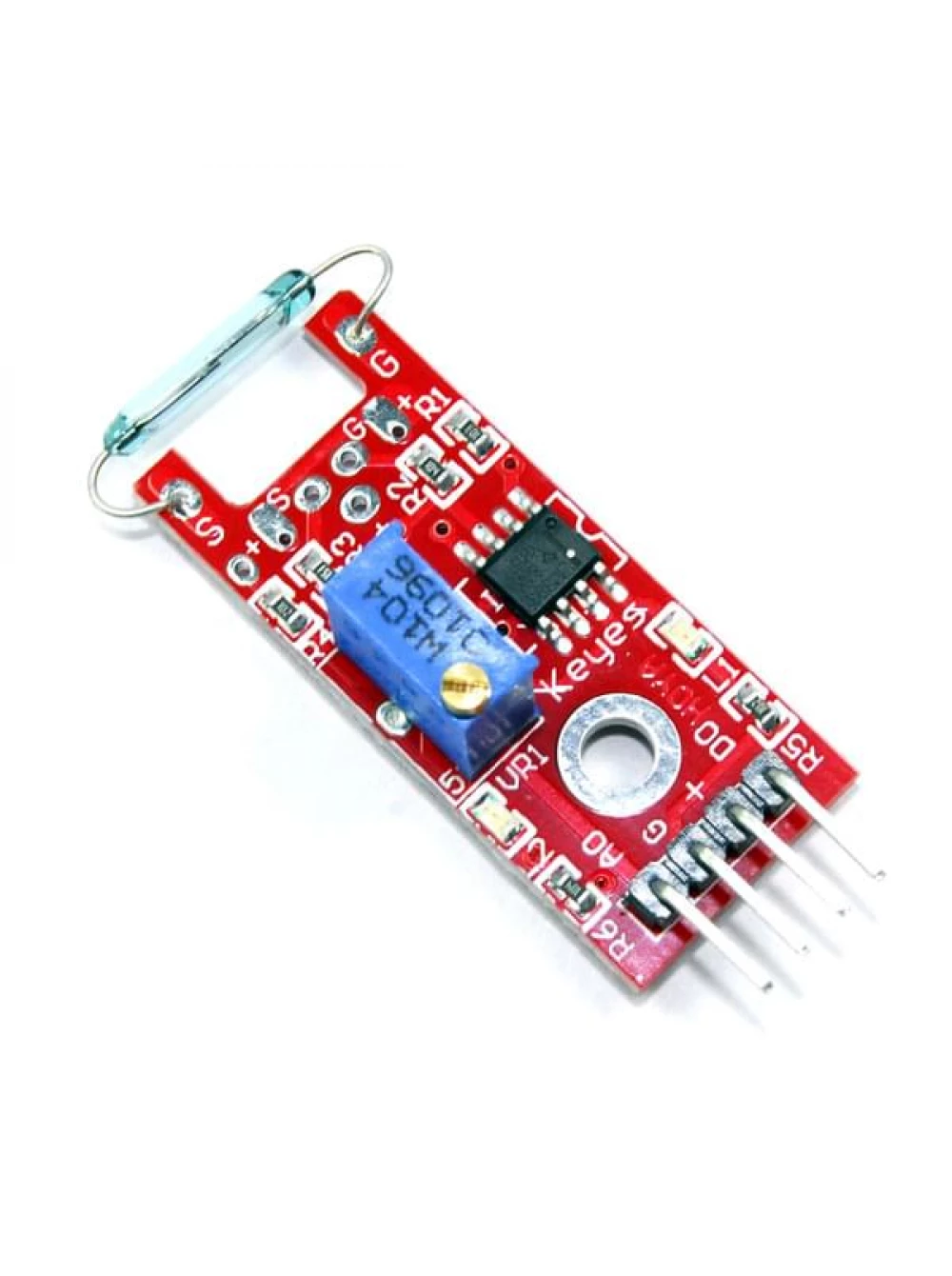

Датчик магнитного поля KY-025

Описание товара

KY-025 это цифровой датчик магнитного поля с герконом (герметизированный контакт), который при отсутствии магнитного поля разомкнут. Если поднести к устройству магнит, то контакт замкнется.

У модуля два выхода — аналоговый и цифровой.

• Цифровой выход выдаёт логический 0, если магнитного поля нет и логическую 1, если к геркону поднести магнит.
• На аналоговом выходе напряжение стремится к нулю, если есть магнитное поле, если поля нет, то к 5В (1023). Аналоговый выход регулируется подстроечным резистором.

На модуле установлены два светодиода, один горит при подаче питания, а другой загорается при срабатывании датчика.

Технические характеристики

• Напряжение питания: 3.3 – 5.5 В;
• Дальность срабатывания геркона: 10-20 мм;

• Размеры платы: 45 x 20 x 12 мм;

• Температура окружающего воздуха во время работы: 0 – 70 °C.

Примеры использования

Используйте устройство в качестве датчика открытия двери или окна при создании сигнализации. Геркон расположите на неподвижной части, а магнит на подвижной.
