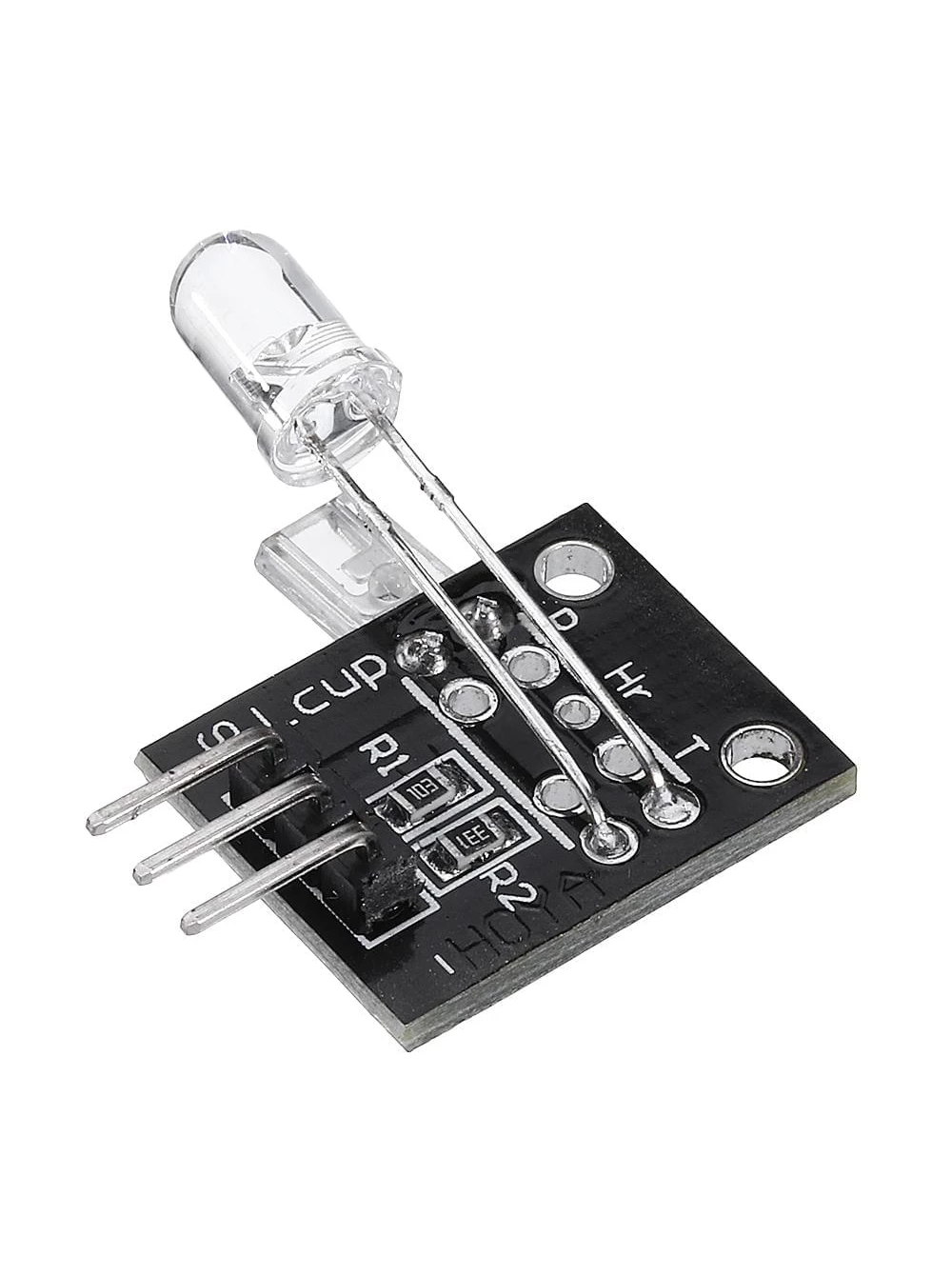

KY-039 датчик пульса

Датчик Arduino KY-039 служит для измерения пульса (сердцебиения) на пальце. Сенсор реагирует на изменение прозрачности пальца для инфракрасного излучения от светодиода при колебаниях кровяного давления. Не ожидайте от сенсора высокого качества показаний — это не медицинский прибор.

KY-039 состоит из фототранзистора и инфракрасного светодиода. Инфракрасное излучение светодиода поступает на фототранзистор сквозь палец. При изменении кровяного давления в капиллярах пальца — меняется сопротивление фототранзистора.

Для стабильности показаний датчика, закрывайте фототранзистор от попадания солнечного или искусственного света, чтобы исключить дополнительные помехи. На среднюю ножку модуля KY-039 подается питание +5 В, на «–» подключается земля (GND). S – это аналоговый выход, который подключается к пину A1 (например).
