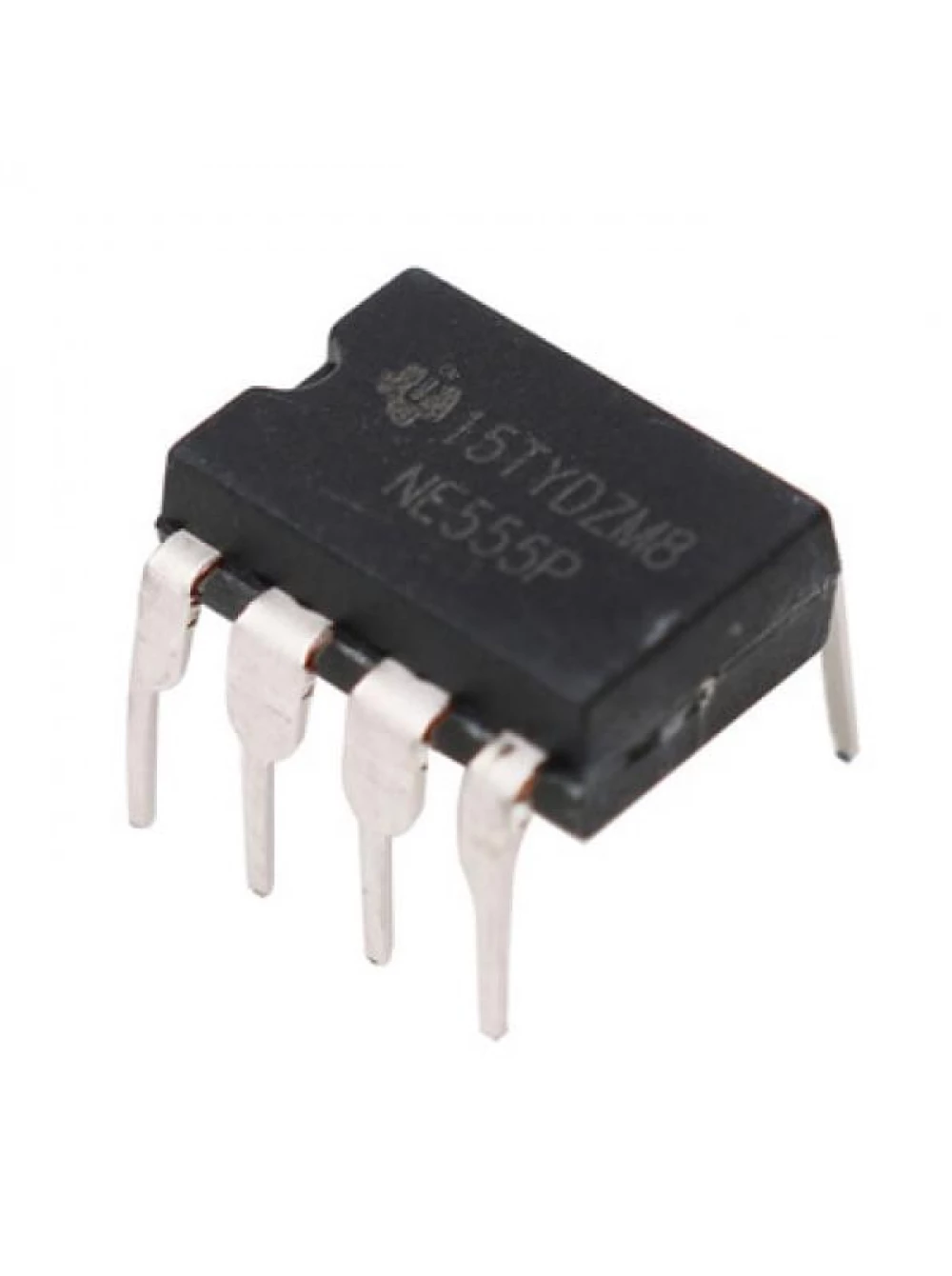

Прецизионный таймер NE555P

Описание товара

Таймер предназначен для работы в прецизионных времязадающих цепях. Производит точные временные задержки или колебания. В моностабильном режиме интервал задается внешним резистором или конденсатором.

Пороговый уровень и уровень переключения располагаются в двух третях и одной трети от напряжения питания. Уровни изменяются напряжением на выводе управления. Когда на вход “trigger” подается сигнал низкого уровня, таймер срабатывает и подает на вывод “output” высокий уровень напряжения. Если уровни сигналов на выводах “trigger” и “threshold” выше порогового уровня, то триггер срабатывает и устанавливает низкий уровень на выводе “output”. Вывод “reset” может переопределить значения напряжения на других выводах, чтобы запустить новый цикл синхронизации. Когда на вывод “reset” подается низкий уровень напряжения, триггер сбрасывается и устанавливает на выводе “output” тоже низкий уровень. Когда на выходе устанавливается низкий уровень, то вывод “discharge” замыкается через низкоомный канал на землю.
