Датчик наклона ртутный KY-027 с внешним светодиодом

Внимание! Модуль содержит ртуть, будьте осторожны при эксплуатации.

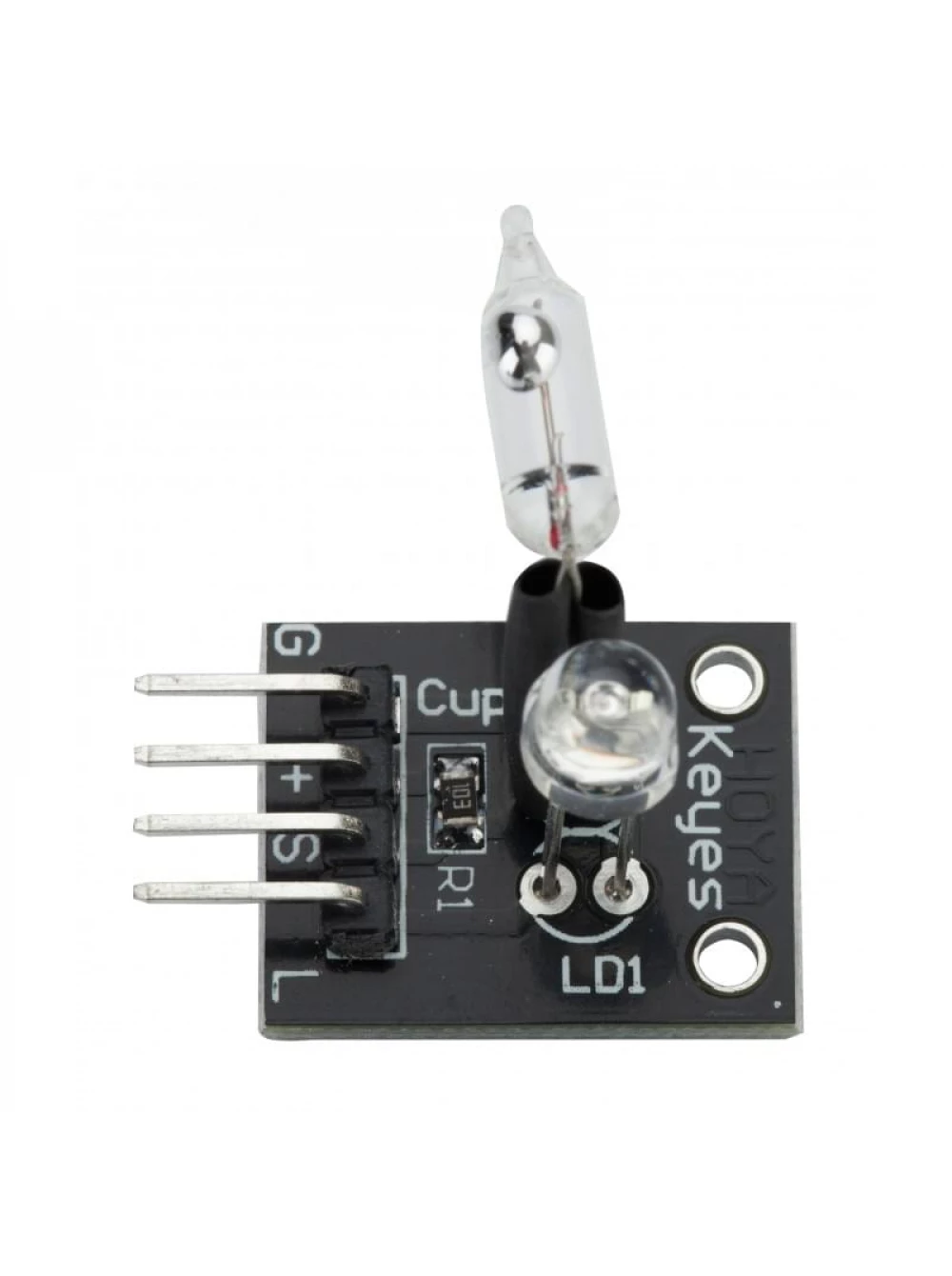

Модуль датчика наклона KY-027 состоит из светодиода с резистором на 10кОм и колбы с шариком ртути. При наклоне в сторону электродов шарик скатывается и замыкает их. При наклоне в противоположную сторону шарик перемещается на противоположный конец колбы, освобождая и размыкая электроды.

У модуля четыре вывода: земля, питание, вывод для светодиода, вывод для ртутного шарика. Также на плате имеется дополнительный стандартный светодиод. Если сравнивать с моделью KY-017, то можно увидеть разное количество выводов (3 и 4) и разные типы светодиодов (встроенный и внешний).
